El Director - Los bigotes y cejas

 Director del Circo de Autómatas

Preparación: de bigotes y cejas.

Me agrado pensar que el Director de el circo fuera algo mayor por la experiencia, así que decidí hacer los bigotes y cejas canosos. También me pareció buena idea  dejarlo pelón, lo hace mas interesante, ya que se tiende a enfocar mas la atención en la cara misma, lo que si le esta faltando es un sombrero negro.

Proceso de la cabeza:

Dese el boceto, modelado, la inserción del mecanismo, coloreado, sellado de la cabeza, preparación de bigotes y cejas y como ultimo paso el pegar estos a el mecanismo y ver con emoción que andaba perfectamente, una gran alegría para mi...



Cabeza

Dibujo de la cabeza

Cabeza con el mecanismo

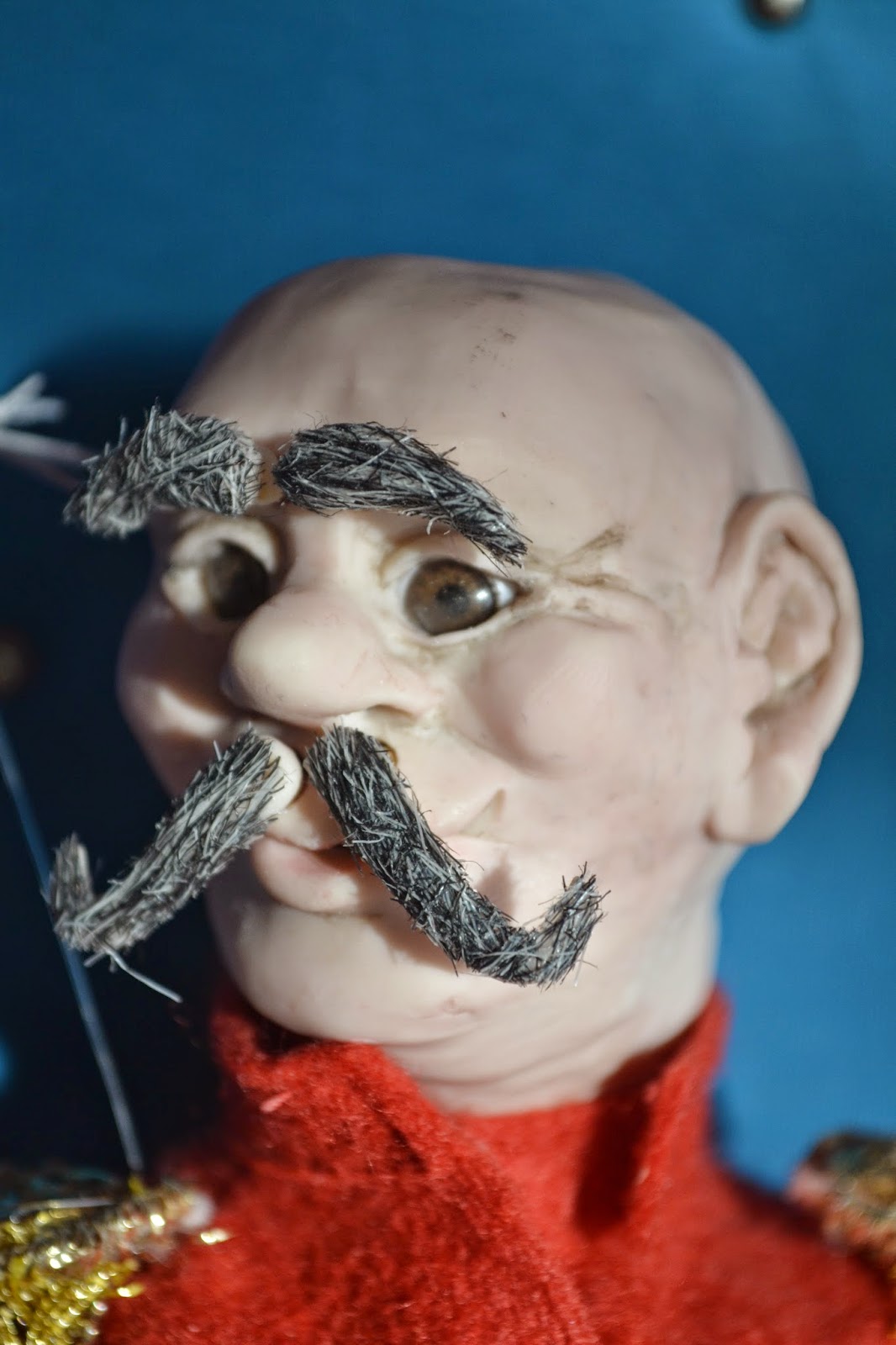

Cabeza con bigotes y cejas

Abertura de la palanca

Cabeza cerrada

Mi Frankenstein esta feliz

 y con ojitos de ilusión.

El Director - El mecanismo de la cabeza

Cabeza:

En el caso de la cabeza era bastante mas complicado, ya que tenia que poner dentro el mecanismo.

Mecanismo de la cabeza:

El mecanismo consistía en ruedas de plástico con una armazón de madera, este mecanismo serviría para mover las cejas y los bigotes en la cara, lo interesante era que se tenían que mover hacia arriba y hacia abajo al mismo tiempo las cejas y bigotes sin que rosara la cara, así que le agregue unos palitos aun mal largos, para luego pegar los cuatro pedazos, cejas y bigotes....para el funcionamiento hice una palanca con un alambre y elástico, que tendría que salir fuera de la cabeza.



Mecanismo de la cabeza

 Ruedas de plástico

Trabajo de modelado:
Utilice este tipo de masa de porcelana por el color y textura, muy agradable de modelar y en el horno no se deforma, un acierto. Para modelar la cabeza utilice una bola de plástico para poner en su interior y así tener el espacio para luego poner el mecanismo de la cabeza.

El diseño de la cara lo hice por un dibujo, lo mas complicado fue tratar de imaginarme donde caerían los palitos de los bigotes y cejas ...tenia que ser exacto sin deformar la cara, así que medí muy bien hasta estar segura de que luego estaría todo perfecto. Otra dificultad fueron los ojos de plástico que tenia que calzar muy bien en la cara sin que molestara al movimiento e instalación del futuro mecanismo.



Masa utilizada

Dibujo de la cara

Al sacar la cabeza y manos del horno los lije con una lija de papel muy finas y fijando la cabeza la corte por la mitad para sacarle la bola de plástico que dejaría el lugar al mecanismo, luego marque con un lápiz donde irían los hoyos de los palitos que saldrían de la cara para sujetar y mover los bigotes y cejas, tomando mi maquina de perforación empece a arruinar la cara que me había costado tanto, pero con el motivo de instalar estas piezas tan importantes en el proyecto.

Para acentuar las arrugas, labios y los pómulos le agregue un poco de colores tenues de acuarela. También  uní las dos partes de la cabeza con masa y volví a ponerla en el horno, ya sin la posibilidad de volver a abrirla por alguna razón, así que me asegure que funcionara en orden.

No se puede decir que este es cabeza hueca, a este "Director le cruje"  :-)

Que son los Autómatas?

La palabra "autómata" es la latinización del griego αὐτόματον , autómata , espontáneo  o  con movimiento propio, máquina que imita la figura y los movimientos de un ser animado.

Autómatas son juguetes mecánicos móviles. Un Autómatas combina ingeniería, expresión artística e imaginación, se podría decir que son, esculturas mecánicas que cuentan historias "

El movimiento de un autómata está generalmente creado por herramientas mecánicas como levas, engranajes, mangos, también algunas baterías de uso o la energía solar. A menudo, la parte inferior o interna de la juguete incluye los elementos mecánicos y la parte superior es el 'juguete que se mueve' como resultado de los elementos mecánicos.

Juguetes mecánicos utilizan cuatro tipos de diferentes movimientos, rotatorio (dando vueltas en un círculo), lineal (que se mueve en línea recta y luego parar), alternativo(moviéndose hacia atrás y hacia adelante de forma continua en línea recta) y oscilante (que se mueve hacia atrás y hacia delante en una curva).

El Pato Digerir por Jacques de Vaucanson,            Los tres de autómatas de Vaucanson.
aclamado en 1739 como el primer autómata          El jugador de flauta, el jugador de la
capaz de digestión                                                   pandereta, y Pato Digerir

El Director - Las manos

Manos

Ya llego el momento de usar la masa de porcelana.

Mido como queda en el traje.

El Director - Ropa

Ropa

Llego la hora de ponerle ropa

Esta es la chaqueta del Director

Ahora tengo que desconectarlo del mecanismo
 para poder probarle la ropa.

Estos son los pantalones, con suspensores para que no se bajen,
a la figura le agregue algo de relleno para que tome forma.

La ropa quedo bien y es un alivio ya que la tenia cortada.

El Director - El motor

Motor ya instalado.

Motor del engranaje, 230 V, 5 rpm

Me decidí por este motor por sus movimientos lentos.

Cuelgan los hilos transparentes del autómata.

Ahora tendré que unirlos, cada hilo un palito, un movimiento.

Cuatro palitos que están atados a los hilos del autómata.

Las ruedas están separadas por cartones

 para darle una mayor estabilidad al movimiento.

En la cabeza hay dos movimientos, las cejas y bigotes,

 desde la cabeza sale el hilo transparente, que luego

 entrara por el cuerpo al tubo de la pierna hasta llegar al mecanismo.

Desde el brazo sale un hilo que entra en el cuerpo
 y baja por la pierna al mecanismo,uniéndolo después,
con su palito correspondiente.

Cada rueda esta aplanada por un lado de diferente forma,
esto sirve para que exista el movimiento,
 el cual tira de los hilos de diferente manera.

Comprobando el movimiento de girado de cabeza.

Probando el movimiento.

Mis maquinas, muy útiles para este trabajo.

El Director - Mecanismos

Esqueleto del autómata

 Caja dividida entre los mecanismos y el autómata

Armando el esqueleto y su funcionamiento,

 tiene un pequeño orificio en el hombro para la entrada del hilo.

Cabeza y alambre para el brazo

Papeles pegados para comprobar

 que los mecanismos funcionaban

Mecanismo de la cabeza

Mecanismo del cuello

Piernas de tubos huecos

Agregándole a la caja luz y las baterías

 para la cual hice un soporte de madera

Ahora a ordenar mi mesa

El Director - El esqueleto

Al final me decidí por hacer al Director del circo como la primera figura, por que sin director no hay circo, así que hice un dibujo para ver las dimensiones del autómata, ya que también tengo que dejar espacio para el motor y el mecanismo que lo moverá, en este caso sera abajo, no se vera por que tendrá puertas.

Me agrado la idea de hacer el esqueleto de madera, ya que las ruedas son del mismo material, para darle algo mas de estabilidad, en las piernas irán tubos huecos, que pasaran hilos para su futuro movimiento.

Movimientos:

-El primer movimiento del autómata sera la cabeza que moverá muy lentamente de izquierda a derecha.

-El brazo derecho lo levantara y bajara suavemente.

-En la cabeza le pondré un mecanismo que podrá mover cejas y bigotes dando la intención de gestos de alegría.

En estas fotos estoy probando el primer movimiento del cuello,en el que le puse una pequeña rueda.
